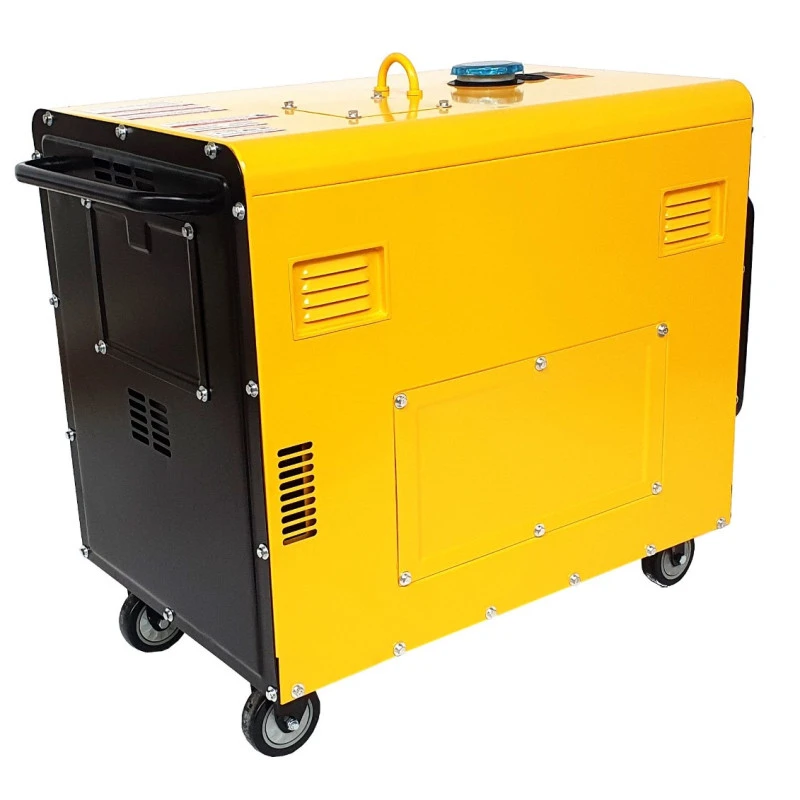

Stager YDE7000TD3 Generator insonorizat 6.3kVA, 8A, 3000rpm, trifazat, diesel, pornire electrica

Stager YDE7000TD3 Generator insonorizat 6.3kVA, 8A, 3000rpm, trifazat, diesel, pornire electrica

Descriere:
Filtru de aer uscat, filtru de combustibil, filtru ulei;
Capace de protectie pentru prizele curent electric (pentru a restrictiona accesul sau atingerea accidentala)
Carcasa insonorizata cu usa de acces pentru interventii de mentenanta si reparatii;
Usa de acces a generatorului este dotata cu cheder din cauciuc;
Fante de aerisire dotate cu grilaj de protectie pentru a evita patrunderea obiectelor mari din exterior in interiorul generatorului;
Sistem antivibratii de cauciuc
Panou de control SmartGen HGM 4020;
Baterie de pornire 12V, borne prindere cu surub;
Inel de ridicare in partea de sus a carcasei;
Senzor ulei;
Conector ATS;
Display Digital;
Dotat cu roti pentru transport;
Optional:
ATS
Modul conectare GSM CMM366A-4G

Date tehnice:
GENERATOR
Putere nominala: 5.6 kVA / 4.5 kW
Putere maxima: 6.3 kVA / 5.0 kW
Tensiune nominala: 400/230 V
Frecventa: 50 Hz
Curent nominal: 7.9 A
Iesire DC: 12V / 8.3A
Factor de putere (cos Φ): 0.8(lag)
Turatie nominala: 3000 rpm
Autonomie: 6.5 ore
Nivel de zgomot LwA: 95 dB(A)
Grad de protectie: IP23
Dimeniuni (LxWxH)(fara roti): 915 x 525 x 685 mm
Greutate neta: 151 kg
Panoul de control: SMARTGEN HGM 1790
Tip structura: Silent
Tip excitatie: Autoexcitatie la tensiune constanta (AVR)
Metoda de cuplaj: Transmisie prin cuplaj rigid

MOTOR
Model motor: YD186FAG
Tip motor: Motor diesel, 4-timpi, 1 cilindru, racire cu aer
Putere nominala @3000rpm: 5.7 kW
Alezaj x Cursa: 86 x 72 mm
Capacitate cilindrica: 0.418 L
Rata de compresie: 19:1
Capacitate baie de ulei: 1.65 L
Tip ulei: PRO 10W-30, SAE 10W-30
Tip aspiratie: Naturala
Tip injectie: Injectie directa
Consum combustibil (50%): 1.17 L/h
Consum combustibil (75%): 1.68 L/h
Consum combustibil (100%): 2.13 L/h
Capacitate rezervor combustibil: 14.5 L
Tip combustibil: Diesel 0#(vara) -10#(iarna) -35#(inghet)

SISTEM PORNIRE
Tip pornire: Electric
Capacitate electromotor: 0.8 kW
Tensiune pornire: 12 V
Capacitate acumulator: 30 Ah, 12 V

PANOU DE CONTROL
Panoul SmartGen HGM4020 este utilizat pentru controlul automat si monitorizarea generatorului de curent. Poate realiza functii precum: pornire / oprire automata, masurarea datelor, alarme de protectie, etc.
Toti parametrii pot fi configurati de la panoul frontal sau utilizand interfata USB (sau RS485) si un calculator. Poate fi utilizat pe scara larga in toate tipurile de sisteme de control automat datorita structurii sale compacte, conexiunilor simple si fiabilitatii ridicate.

Caracteristici:
Afisaj LCD ce permite vizionarea facila a informatiilor, rezolutie 132 x 64 pixeli;
Portul de comunicatie RS485 permite 3 functii “de la distanta” prin protocolul MODBUS;
Functie de control si protectie: pornirea/oprirea automata a generatorului, transfer sarcina (control ATS) si afisarea erorii si protectie;
Setarea parametrilor: permite utilizatorului sa modifice setarile si sa le stocheze pe un card de memorie. Parametrii nu se vor pierde chiar si atunci cand este oprit. Parametrii pot fi setati nu numai de pe panoul frontal, ci si reglati prin interfata USB (sau interfata RS485) folosind un PC;
Senzorii multipli de temperatura, presiune si nivel combustibil pot fi utilizati direct, parametrii putand fi definiti de utilizator;
Masurare si afisare a urmatorilor parametri despre motor: temperatura, presiune ulei, nivel combustibil, turatie, tensiune baterie, tensiune redresor, numar ore de functionare, numar porniri;
Poate masura si afisa tensiunea, curentul, frecventa, parametrii de putere ai retelei / generatorului.

Date tehnice:
Tensiune de alimentare: 8 ~ 35 Vcc
Consum energie: < 3W (Mod standby: ≤ 2W)
Temperatura de functionare: (-25 ~ +70)ºC
Frecventa alternator: 50 / 60 Hz
Sistem AC: 1P2W / 2P3W / 3P3W / 3P4W
Interval intrare tensiune alternator
- 3P4W (trifazat 4 fire): 15Vca – 360Vca (ph-N)
- 3P3W (trifazat 3 fire): 30Vca – 620Vca (ph-ph)
- 1P2W (monofazat 2 fire): 15Vca – 360Vca (ph-N)
- 2P3W (bifazat 3 fire): 15Vca – 360Vca (ph-N)
Tensiunea senzorului de turatie: 1.0 V – 24.0 V (RMS)
Frecventa senzorului de turatie: 10000 Hz (max.)
Releu iesire pornire: 5A 28Vcc la iesirea sursei
Releu iesire combustibil: 5A 28Vcc la iesirea sursei
Relee de iesire programabile: 4 (1A 28Vcc la iesirea sursei)
Grad de protectie: IP65
AMF: DA
Detectare & Afisare kW/A: DA
Interfata programabila: USB / RS485
Port CANBUS: DA
Intretinere: DA
Jurnal inregistrari: DA
Functie de pornire in caz de urgenta: DA
