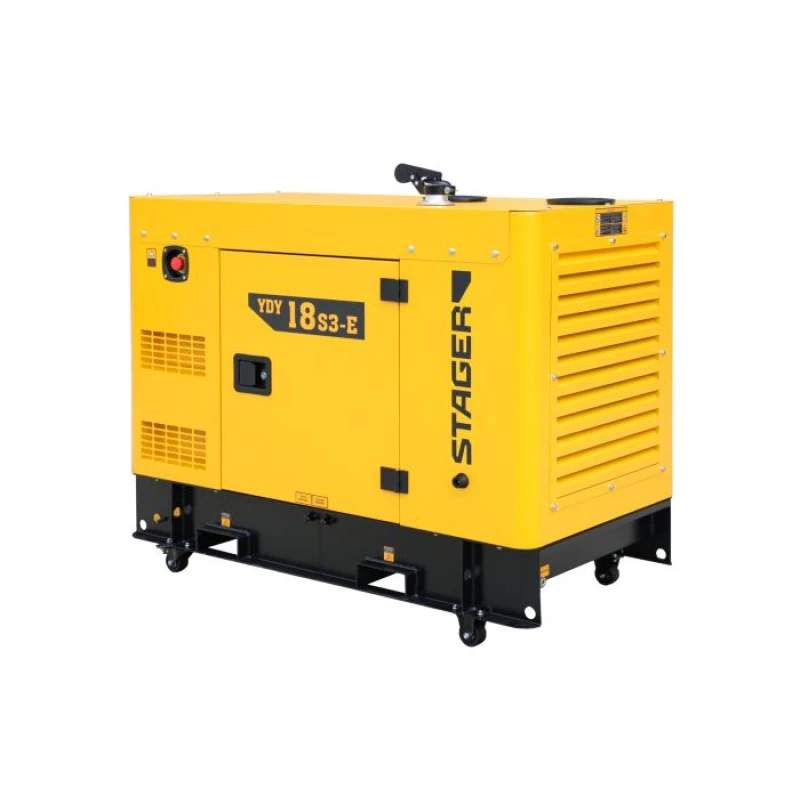

Generator insonorizat STAGER YDY18S3-E 1158000018S3, diesel, trifazat, 16 kVA, 23 A, 1500 rpm

Generator insonorizat STAGER YDY18S3-E 1158000018S3, diesel, trifazat, 16 kVA, 23 A, 1500 rpm

Descriere:
Alternator Y164D, grad de protectie IP23, clasa de izolatie H;
Tampoane anti-vibratii;
Structura compacta, greutate si dimensiuni reduse;
Filtru de aer uscat, filtru de combustibil, filtru ulei;
Intrerupator retea electrica tip MCB (miniature circuit breaker);
Buton de oprire in caz de urgenta montat la exteriorul carcasei;
2 prize monofazate de 16A;
Capace protectie borne curent electric (pentru a restrictiona accesul sau atingerea accidentala)

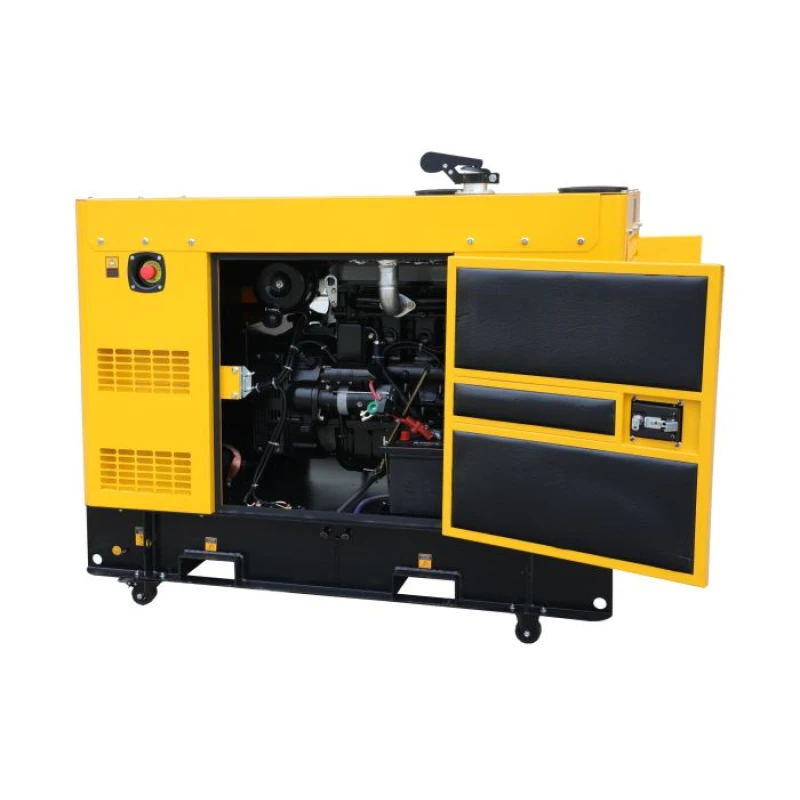

Carcasa insonorizata cu usi de acces pentru interventii de mentenanta si reparatii;
Usile de acces ale generatorului sunt dotate cu chedere din cauciuc;
Fante de aerisire dotate cu grilaj de protectie pentru a evita patrunderea obiectelor mari din exterior in interiorul generatorului;
Fereastra de vizionare a panoului de control, aflat pe o usa ce se poate incuia;
Panou de control SmartGen HGM 4020;
Baterie de pornire 12V, suport si cabluri;
Teava de esapament, sifon de evacuare, flansa, toba de esapament;
Sasiul este dotat cu inele de ridicare si fante pentru incarcare/descarcare cu ajutorul motostivuitoarelor.
Conector ATS
Baterie
Display Digital
Dotat cu preincalzire

Optional:
ATS
Modul conectare GSM CMM366A-4G
Kit roti

Date tehnice:
GENERATOR
Putere nominala: 16 kVA / 13 kW
Putere maxima: 18 kVA / 14 kW
Tensiune nominala: 230/400 V
Frecventa: 50 Hz
Curent nominal: 23.1 A
Factor de putere (cos Φ): 0.8
Capacitate rezervor combustibil: 100 L
Autonomie @ 100% sarcina: 21 ore
Nivel de zgomot LwA: 96 dB(A)
Grad de protectie: IP23
Dimeniuni (LxWxH): 1450x790x1050 mm
Greutate neta: 630 kg
Panoul de control: SMARTGEN HGM 4020

ALTERNATOR
Model alternator: Y164D
Tip cablare: Conexiune in stea
Putere nominala: 12.8 kW
Eficienta: 81.6%
Excitatie: Auto-excitatie
TIF (factorul de influenta telefonica): < 50
THF (distorsiuni datorate armonicilor): < 2%
Clasa de izolatie: H
Grad de protectie: IP23
Numar rulmenti: 1
Faza / Poli: 3
Factor de putere: 0.8
Reglare tensiune: Stare constanta: ≤±1%, Stare instantanee: 3%
Altitudine: 1000 m
Supraturatie (min-1): 20%
Bobinaj alternator: sarma de Cupru

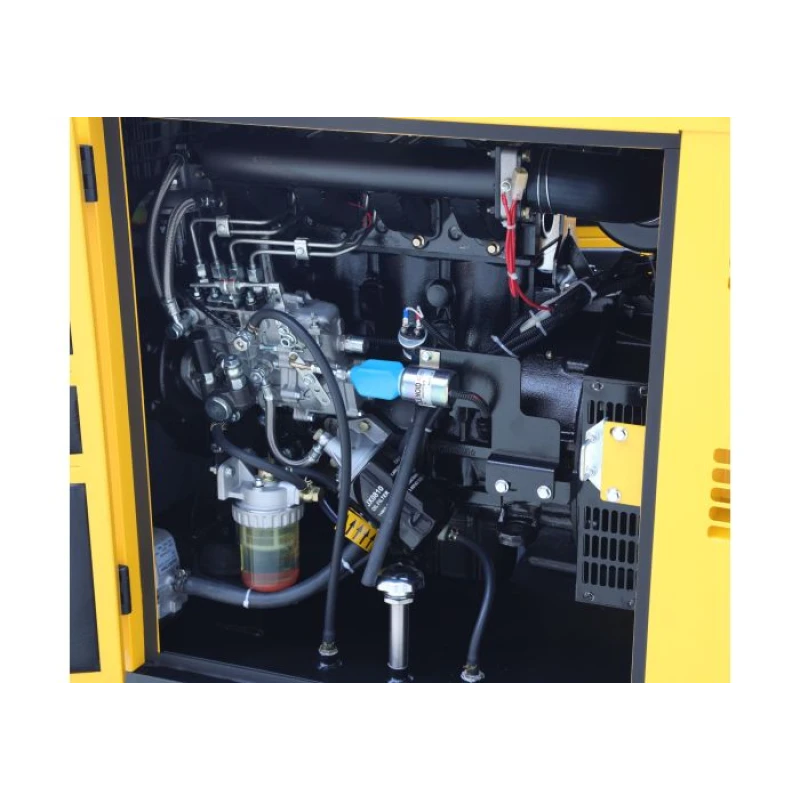

MOTOR
Model motor: YND485D
Tip motor: Motor diesel, 4-timpi, 4 cilindri in linie, racire cu apa
Putere nominala @1500rpm: 17 kW
Alezaj x Cursa: 85x95 mm
Capacitate cilindrica: 2.156 L
Rata de compresie: 18:1
Tip regulator: Mecanic

SISTEM ADMISIE
Tip aspiratie: Natural
Rezistenta max. la admisie: 3.5 kPa
Debit aer: 1.21 m³/min

SISTEM EVACUARE
Temperatura gazelor evacuate (dupa Turbo): 550ºC
Debit gaze evacuate: 3.12 m³/min
Contrapresiune max. evacuare: 6 kPa

SISTEM DE UNGERE
Capacitate baie de ulei: 5.5 L
Tip ulei: PRO 10W-30, SAE 15W-40
Consum ulei (ca % din consum combustibil): 0.71%
Avertizare presiune scazuta ulei: 100 kPa

SISTEM RACIRE
Capacitate lichid racire pentru motor: 4 L
Capacitate lichid racire (cu radiator): 7.9 L
Temperatura max. avertizare lichid racire: 95ºC
Temperatura max. a radiatorului: 50ºC

SISTEM COMBUSTIBIL
Tip injectie: Injectie directa
Consum combustibil (50%): 2.78 L/h
Consum combustibil (75%): 3.73 L/h
Consum combustibil (100%): 4.71 L/h

SISTEM PORNIRE
Capacitate electromotor: 3 kW
Tensiune pornire: 12 V
Capacitate acumulator: 45 Ah

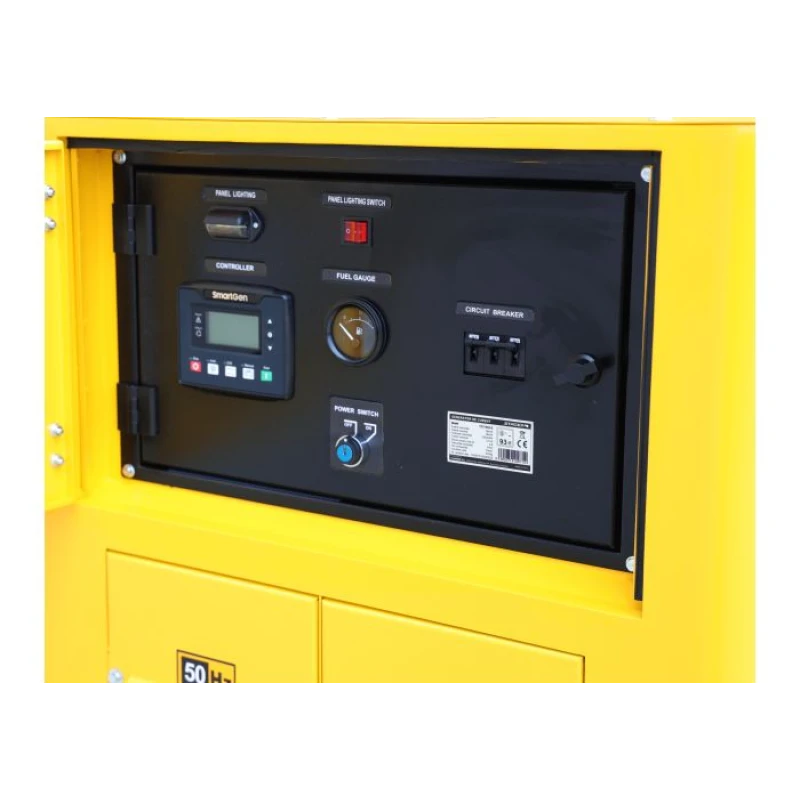

PANOU DE CONTROL
Panoul SmartGen HGM4020 este utilizat pentru controlul automat si monitorizarea generatorului de curent. Poate realiza functii precum: pornire / oprire automata, masurarea datelor, alarme de protectie, etc.
Toti parametrii pot fi configurati de la panoul frontal sau utilizand interfata USB (sau RS485) si un calculator. Poate fi utilizat pe scara larga in toate tipurile de sisteme de control automat datorita structurii sale compacte, conexiunilor simple si fiabilitatii ridicate.

Caracteristici:
Afisaj LCD ce permite vizionarea facila a informatiilor, rezolutie 132 x 64 pixeli;
Portul de comunicatie RS485 permite 3 functii “de la distanta” prin protocolul MODBUS;
Functie de control si protectie: pornirea/oprirea automata a generatorului, transfer sarcina (control ATS) si afisarea erorii si protectie;
Setarea parametrilor: permite utilizatorului sa modifice setarile si sa le stocheze pe un card de memorie. Parametrii nu se vor pierde chiar si atunci cand este oprit. Parametrii pot fi setati nu numai de pe panoul frontal, ci si reglati prin interfata USB (sau interfata RS485) folosind un PC;
Senzorii multipli de temperatura, presiune si nivel combustibil pot fi utilizati direct, parametrii putand fi definiti de utilizator;
Masurare si afisare a urmatorilor parametri despre motor: temperatura, presiune ulei, nivel combustibil, turatie, tensiune baterie, tensiune redresor, numar ore de functionare, numar porniri;
Poate masura si afisa tensiunea, curentul, frecventa, parametrii de putere ai retelei / generatorului.

Date tehnice:
Tensiune de alimentare: 8 ~ 35 Vcc
Consum energie: < 3W (Mod standby: ≤ 2W)
Temperatura de functionare: (-25 ~ +70)ºC
Frecventa alternator: 50 / 60 Hz
Sistem AC: 1P2W / 2P3W / 3P3W / 3P4W
Interval intrare tensiune alternator
- 3P4W (trifazat 4 fire): 15Vca – 360Vca (ph-N)
- 3P3W (trifazat 3 fire): 30Vca – 620Vca (ph-ph)
- 1P2W (monofazat 2 fire): 15Vca – 360Vca (ph-N)
- 2P3W (bifazat 3 fire): 15Vca – 360Vca (ph-N)
Tensiunea senzorului de turatie: 1.0 V – 24.0 V (RMS)
Frecventa senzorului de turatie: 10000 Hz (max.)
Releu iesire pornire: 5A 28Vcc la iesirea sursei
Releu iesire combustibil: 5A 28Vcc la iesirea sursei
Relee de iesire programabile: 4 (1A 28Vcc la iesirea sursei)
Grad de protectie: IP65
AMF: DA
Detectare & Afisare kW/A: DA
Interfata programabila: USB / RS485
Port CANBUS: DA
Intretinere: DA
Jurnal inregistrari: DA
Functie de pornire in caz de urgenta: DA

Nota importanta: Acest generator necesita o configurara specifica a panoului de automatizare, executata de specialistii nostri la momentul instalarii/punerii in functiune. Daca achizitionati acest produs fara automatizare sau fara serviciile noastre de instalare, va rugam sa specificati configuratia in care veti utiliza pentru a va face (gratuit) aceasta configurare inainte de livrare. Configurarea ulterioara va necesita costuri suplimentare pentru deplasarea unei echipe in teren.

Detalii sistem preincalzire:
Aceasta asigura incalzirea lichidului de racire al motorului la temperaturi scazute.
Asigură încălzirea motorului pentru porniri rapide și usoare.
Reduce timpul pentru a se ajunge la temperatura de operare a motorului.
Imbunatateste rapid ajungerea motorului la turatia de lucru.
Consum de lucru intre 750W si 2250W in functie de dimensiunea sistemului de racire.
Carcasa din Aluminiu este rezistenta in timp si rezista la lovituri accidentale.
Controleaza temperatura folosind un termostat de reglare.
