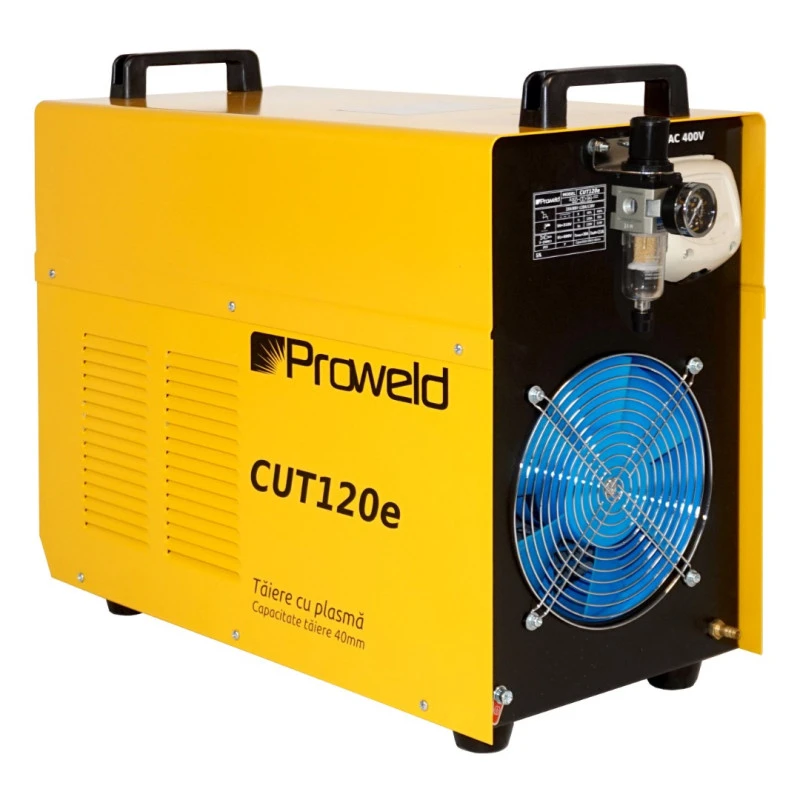

Aparat taiere cu plasma ProWELD CUT120e 45501CUT120E, 400V, 19 kVA, clasa de izolatie H, cu functia 2T/4T, tehnologie IGBT, afisaj electronic

Aparat taiere cu plasma ProWELD CUT120e 45501CUT120E, 400V, 19 kVA, clasa de izolatie H, cu functia 2T/4T, tehnologie IGBT, afisaj electronic

Tehnologie
Aparatelele de debitare cu jet de plasma Proweld CUT sunt fabricate avand la baza tehnologia IGBT (Insulated-Gate Bipolar Transistor) - ultima tehnologie in domeniu. Aceasta permite reducerea dimensiunilor de gabarit si greutatea aparatului oferind totodata un control precis al curentului de taiere prin intermediul microprocesoarelor electronice. Astfel, aparatele de debitat cu plasma Proweld CUT sunt compacte si eficiente energetic.

Taietoarele cu jet de plasma profesionale Proweld permit incarcari la capacitate maxima de pana la 60% din timp. Cu alte cuvinte pot sa functioneze avand curentul de taiere reglat la maximum pana la 6 minute dupa care necesita o pauza de numai 4 minute pentru racire.

Acestea vin dotate cu functia 2T/4T care va permite sa utilizati aparatul in doua moduri:
2T - Intrerupatorul se apasa si se mentine apasat pe toata durata operatiei de taiere, iar eliberarea intrerupatorului determina stingerea arcului.
4T - Intrerupatorul se apasa si se elibereaza pentru a obtine arcul electric. Pe durata taierii intrerupatorul ramane neactionat. Stingerea arcului se face prin apasarea din nou a intrerupatorului. Taierea in modul 4T contribuie la marirea preciziei de executie.

Aparatul dispune de un timer care in 2-3 secunde deconecteaza sistemul de initiere prin inalta frecventa (HF) pentru a proteja masina. Aceasta este necesara doar la inceputul taierii, pentru initierea arcului electric fara contact cu piesa.

Domeniu de utilizare
Aparatele de taiere cu jet de plasma Proweld CUT sunt recomandate pentru aplicatii industriale, ateliere de productie si reparatii, lucrari de intretinere si montaj.

Constructie
Aparatul are carcasa robusta, din metal, rezistenta la conditii dure de lucru. Componentele electronice de mare putere sunt racite eficient prin intermediul radiatoarelor din aluminiu incorporate in aparat, la care se adauga electro-ventilatoare cu debit mare de aer. Temperatura interna a aparatului este monitorizata in permanenta, iar in cazul in care depaseste limita maxima admisa, functionarea aparatului este suspendata pana cand temperatura interna coboara la valori normale de functionare. Acest ansamblu de racire si protectie termica extinde durata de viata a aparatului.

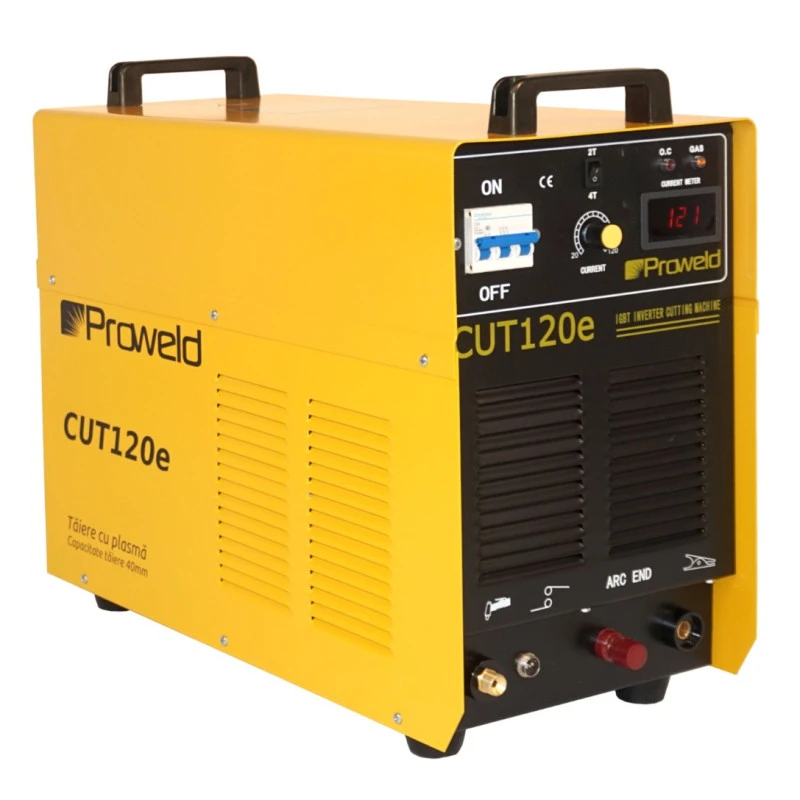

Panoul aparatului este foarte usor de folosit find echipat cu potentiometru pentru preselectarea curentului de taiere, fara trepte. Valorile curentului de taiere sunt afisate pe display-ul cu LED-uri. Contine de asemenea un intrerupator pentru pornit/oprit, buton pentru modurile de lucru 2T/4T, led de semnalizare a supraincalzirii si led indicator gaz care avetizeaza cand presiunea este scazuta.

Observatii si recomandari:
- Elementele consumabile ce echipeaza torta de taiere sufera o uzura accentuata in procesul de debitare. Aceasta uzura este normala, iar viteza cu care se produce depinde de factori multipli. Va recomandam sa va aprovizionati cu consumabile inaintea inceperii unor lucrari de amploare.
- Capacitatea maxima de taiere a unui aparat de debitat cu jet de plasma reprezinta cea mai mare grosime a materialului pentru care aparatul poate efectua penetrarea acestuia. Capacitatea maxima poate fi atinsa doar pentru anumite materiale si numai in conditii optime de lucru.
- Pentru a obtine o taietura curata si o viteza de taiere optima este recomandat ca grosimea materialului sa nu depasasca 50-60% din capacitatea maxima de taiere a aparatului pentru oteluri sau 25-30% pentru aluminiu.
- Pentru a optine rezultate optime este necesar ca distanta dintre materialul de debitat si sol (sau alte obstacole) sa fie de minim 60 cm. In acest fel este asigurata o cale libera pentru ca jetul de plasma sa "sufle" metalul topit. Absenta acestui spatiu liber poate afecta serios calitatea debitarii.
- Pentru a putea functiona, aparatul necesita alimentare cu aer comprimat. Debitul de aer comprimat necesar si presiunea acestuia sunt mentionate in sectiunea caracteristici tehnice.

Avertisment!
Utilizarea acestui produs necesita o calificare de specialitate. Nu permiteti persoanelor neinstruite sa utilizeze acest aparat. Cititi cu atentie manualul de instructiuni inainte de utilizare.

Date tehnice:
Tensiune (V) Trifazat, 400Vca ±15%
Tehnologie Invertor
Functii Tăiere
Afisaj electronic Da
Putere absorbita (kVA) 19
Clasa de izolatie H
Curent de taiere (A) 20 - 120
Capacitate de taiere (mm) ≤ 40
Regim de functionare 60.00%
Debit aer (l/min) 200
Presiune (bar) 5-6
Masa (kg) 36
Dimensiuni (mm) 560x370x350

Set de livrare:
Aparat taiere cu plasma CUT

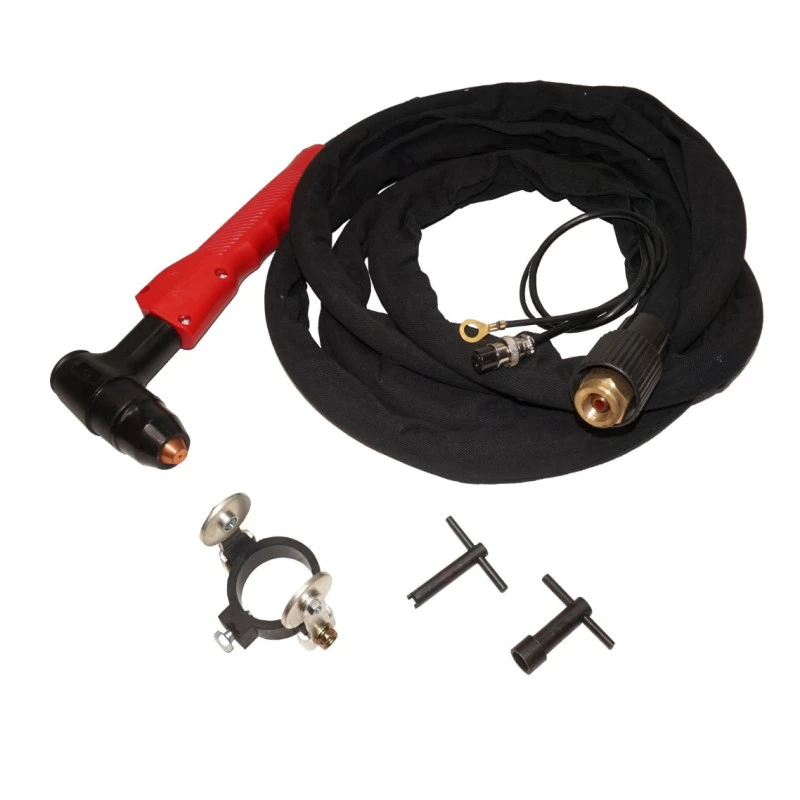

Pistolet CUT - max. 5bar, recomandat 4.5 bar, taiere 40mm
Cablu cu cleste de masa si conector TEB 10-25
Electrod Cut, model YLP-1208, cod de comanda: 4550001028 (*)
Duza Electrod, model YLP-1208, cod de comanda: 4550011028 (*)
Duza ceramica, model YLP-1208, cod de comanda: 4550021028 (*)
Regulator aer, cod de comanda: 4550000301
Ambalaj din carton
Nota: elementele marcate cu (*) sunt consumabile si vin montate pe pistolet
